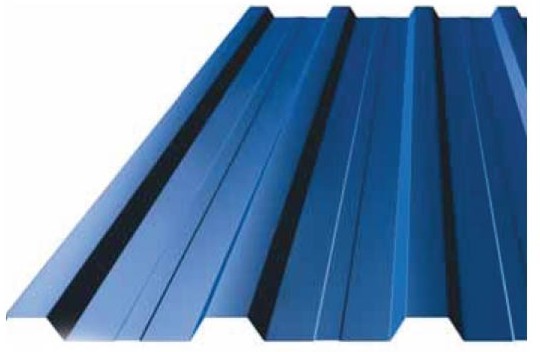

C08 - BOYALI OLUKLU LEVHALAR
|
|
Tek kat trapezler, ısı izolasyonu ihtiyacı olmayan veya iki metal trapez arasında, kaya yünü, cam yünü, yüksek yoğunlukta poliüretan veya extrüde polistren köpüklerin dahil olduğu rijit ısı izolasyonlarının uygulandığı, çatılar ve cephelerde kullanılmaktadır. Yine tek kat trapezlerin kullanıldığı bir diğer alan da teras çatı uygulamalarıdır. Bu tür uygulamalarda çatının üst kısmında membranlı su izolasyonu yapılmaktadır. Membran altında yukarıda sayılan rijit ısı izolasyon malzemeleri kullanılmakta ve en altta da tek kat trapezler bulunmaktadır.
|
Daha çok estetik görünüme önem verilen tonoz çatı uygulamalarında da tek kat trapezler kullanılmaktadır. Projeye değerlerine uygun olarak, tek kat trapezler bükülmekte ve tonoz kaplamasına uygun hale gelmektedir. Bu işlemlerin yapılabilmesi için tonoz çatının yay uzunluğu ve yay açısı yeterli olmaktadır.
|
|
38/151 Trapez Oluklu |
38 / 151 |
Birim |
Aşık Aralığı |
Ağırlık |
cm |
Kg/ m² |
150 |
200 |
250 |
300 |
325 |
0,50 |
5,20 |
258 |
140 |
89 |
62 |
— |
0,60 |
6,24 |
302 |
175 |
111 |
70 |
— |
0,70 |
7,28 |
364 |
209 |
134 |
93 |
66 |
0,80 |
8,32 |
428 |
244 |
156 |
109 |
80 |
|
|
27/200 Trapez Oluklu |
27/200 |
Birim |
Aşık Aralığı |
Ağırlık |
cm |
Kg/ m² |
150 |
180 |
200 |
220 |
240 |
280 |
0,50 |
4,91 |
237 |
165 |
134 |
110 |
93 |
68 |
0,60 |
5,89 |
290 |
201 |
163 |
135 |
113 |
83 |
0,70 |
6,87 |
343 |
238 |
193 |
160 |
134 |
98 |
0,80 |
7,85 |
396 |
275 |
223 |
184 |
155 |
114 |
|
|
50/207 Trapez Oluklu |
50/207 |
Birim |
Aşık Aralığı |
Ağırlık |
cm |
Kg/ m² |
150 |
200 |
250 |
300 |
0,50 |
5,69 |
364 |
195 |
125 |
78 |
0,60 |
6,83 |
402 |
217 |
139 |
87 |
0,70 |
7,96 |
456 |
260 |
166 |
105 |
0,80 |
9,1 |
496 |
303 |
194 |
122 |
|
|
38/838 Sinüs Oluklu Levha Kalınlığı :
Levha Uzunluğu :
Levha Faydalı Alan Genişliği :
Kullanım Alanı : |
0,40 - 0,50 - 0,60 mm Boyalı Galvanizli Sac.
Min. 1000 mm, max 12000 mm,
838 mm
Cephe - Çatı kaplamaları |
|
|
|
|
|
|
|
|
|
|
